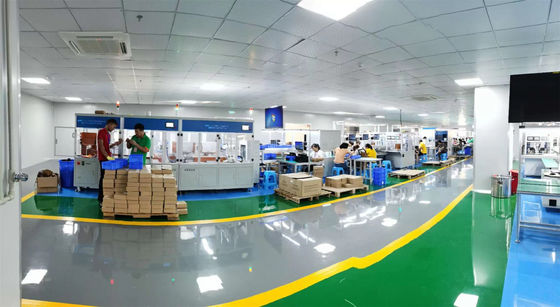

Zylinderförmige 18650/32700 Batterie Satz-Fertigungsstraße 16KW

Produkt-Beschreibung

Alle Arten Rundzellefertigungsstraße mit hoher Technik und zwei Jahren Garantie durch Seetransport





Ausrüstungsname: Automatische Fertigungsstraße des Energieenergie-Akkumulatorsatzes



Spezifikationsmodell: BT-2113-18650



I., Anwendungsbereich und Funktionseinleitung



1. Anwendungsbereich:



Hauptsächlich verwendet in den Automobilbatteriemodulen. Automatisierte völlig Produktion der Energiebatterie, des Energieakkumulators, des Elektrowerkzeugbatteriesatzes und anderer Anwendungsbatterien



2. Nur 3 Betreiber werden angefordert, den Batteriesatz vom Kasten zur Fertigstellung des Schweißens laufen zu lassen. Wegen des Unterschiedes bezüglich der Technologie, können einige Positionen nicht durch Maschinen bearbeitet werden, also unterscheidet sich die Anzahl von Betreibern



3, optionale Zellscan-Codefunktion, der Zustand der Zelldaten in die Klammer oder kombinierte Batterie, die Batteriedaten können verfolgt werden, können als Vergleich der Zellen OCV, ausgewählte defekte Produkte auch verwendet werden



automatische stabile und zuverlässigeleistung 4, 4 Achse Yamaha-Roboters Unterstützungs-,



5, unter Verwendung der Hikvisions-Reihe CCD-Batteriepolaritätsidentifizierung, dass die Batterie in die Klammer ohne Polaritätsfehlerphänomen garantieren.



6, der Gebrauch von Zellenabstandkombinationsmechanismus, passend für unterschiedlichen Abstand der Batterie, das Problem des Öffnens der mehrfachen Befestigung zu lösen wegen des unterschiedlichen Abstandes



7. Benutzen Sie 2 Sätze von Laser, um die Flecke auf den Anoden- und Kathodenoberflächen der Zelle zu säubern, um die schweißende Qualität sicherzustellen



8. Gerätstützfunktionen:



Automatische eingepackte Zelle 18650 (10*10) automatisches Fütterungs→ automatisches Furnier-Blatt → automatischer Code Überprüfungs→



Automatisches Sortieren (10 Grade O.K., NG des ersten Gangs) → automatische Zelle, die automatisch → selbstsuchendes Lesen → Roboter in die des Visionspositivs der Klammer →CCD Laserreinigungsseite → Entdeckung und des negativen Pfostens ein → Formumsatz 1→ Punktschweissen auf Seite ein 1→ Punktschweissen auf Seite ein Punktschweissen Umsatz 2→ der Form 2→ auf dem Seitenpunktschweissen b 2→ auf Seite B 2→, sortiert das Abdeckung → automatisch, herauszunehmen der Batterie → Batterie halb fertiges Fließband herauszunehmen (, Punktschweissen-Auftrittentdeckung → kleben Zusätze → Abdeckplatte-Verbindung →, das → umfassenden Leistungsnachweis, etc. formt)



9. Maximaler Anschlag der Ausrüstung: 430MM in der X-Achsenrichtung, 270MM in der X-Achsenrichtung, 21 Kerne in der X-Achsenrichtung und 13 Kerne in der X-Achsenrichtung bei sperrenden 20.5mm



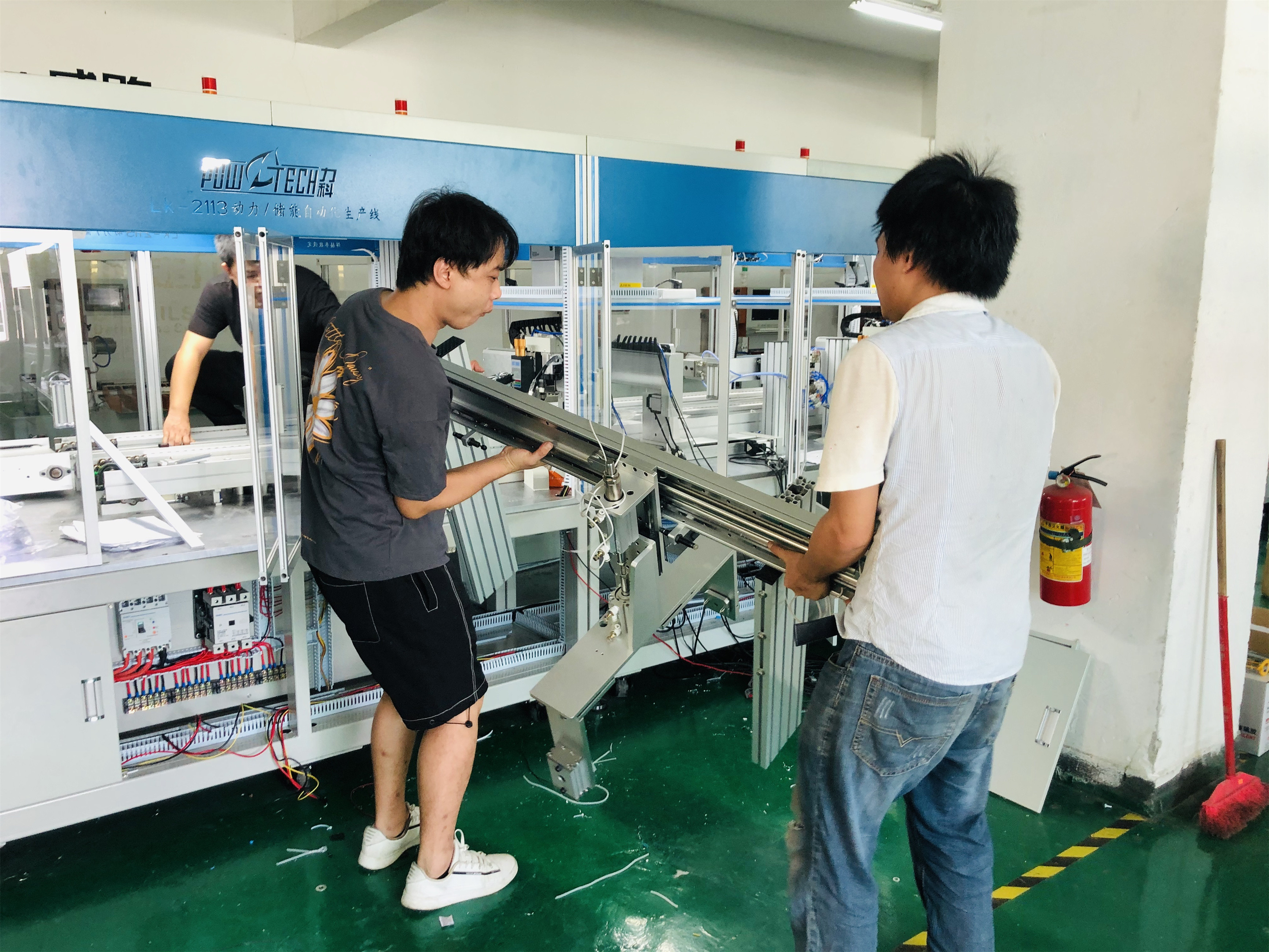

Einleitung zur Ausrüstungskombination

Einheit 1

◎Elektrisches Kernteil): elektrischer Kern des automatischen Kastens 18650 (10*10) automatische Fütterung, einmalige 6

Kasten (Zelle 600PCS18650)

◎Automatische Fertigungsauflage

◎Automatisches Codescannen → Teil automatischen Sortierens (10 O.K.-Dateien, eine NG-Datei, 2 /3 /4 /5 können als die gleiche Datei eingestellt werden, erhöhen die Zahl des Zellspeichers, jeder Schlitz ist 100PCS, zwei Schlitze sind in der gleichen Datei, dann 200PCS, 3 Schlitze sind in der gleichen Datei, dann 300PCS)

Einheit 2

◎Automatisches Codescannen → automatischer Abstand→ Roboter in das Batteriepositiv der Klammer →CCD und negativen in den Elektrodenentdeckung → Laser, die automatisch auf Seite säubern eine (optionale) → Formumsatz 1→ Laser-Reinigung auf dem Seiten(optionalen) Punktschweissen → b auf Seite ein 1→ Punktschweissen auf Seite ein Punktschweissen Umsatz 2→ der Form 2→ auf dem Seitenpunktschweissen b 2→ auf Seite B 2→ das Abdeckung → automatisch, herausnehmen das Batterie → Batterie-Halbzeugzyklus-Fließband herauszunehmen (Punktschweissen-Auftrittentdeckung → Pastenzusätze

→ Abdeckplatte-Verbindung →, das → umfassenden Leistungsnachweis, etc. formt)



Einheit 3

◎Eine Zykluslinie für Kettenform der doppelten Geschwindigkeit

◎15 Sätze der Punktschweissen-Formfördermaschine (L530*380MM)

◎15 Sätze der oberen und untereren Abdeckungen der Punktschweissenform für jedes Batteriemodell

Halb fertige BatterieErtragskurve *1

◎Eine Rückflusslinie für obere Formfördermaschine

Einheit 4

Kettenmontagezykluslinie *1 (der doppelten Geschwindigkeit Meter L16.5*W1.3*H2)

Bt-2410a, 24 Reihensumme/Reihenspannungsinnenwiderstandprüfvorrichtung *1 stellte ein (optional)

◎Doppelter Satz des Positionslaser-Punktschweissens *1 (Abdeckplatte und B+B- Inspektionslinie)

◎Umfassende Prüfvorrichtung der BT-85V05C50F Batteriesatz-Leistung

Einheit 5

◎Elektronisches Kanban System MES (eins für Hauptserver, eins für Hauptbildschirm, eins für das BESCHWICHTIGUNGSMITTEL unter--kanban, eins für jede Station)

◎Elektrostatischer Eliminator *2

◎Bauen Sie den statischen Ring der Zykluslinie und der statischen Warnung zusammen, 1 eingestellt für jede Station



Produktionsablaufflussdiagramm





Maschinenlayout-Diagramm



Anmerkung: Des Akkumulatorsatzes der Energie BT-2113/der Energie automatische Fertigungsstraße L16.5*W1.5* 1.76m

ZYKLUS-Fließband L16.5*W1.3*2M der doppelten Geschwindigkeit Ketten



Anmerkung: Des Akkumulatorsatzes der Energie BT-2113/der Energie automatische Fertigungsstraße L16.5*W1.5* 1.76m

Drehenlinie L4.6 * W1.8 H0.8 M

ZYKLUS-Fließband L16.5*W1.3*2M der doppelten Geschwindigkeit Ketten



Fünf, Ausrüstungsumweltanforderungen

1, Stromversorgung: AC380V±10%, 30KW 50HZ±10%

2, Gasquelle: 0.4-0.8mpa, kein Wassernebel, keine Verunreinigungen

3, umgebende Temperatur: 10-45℃

4, Klimafeuchtigkeit: nicht mehr als 85r.h (keine Feuchtigkeitskondensation)

5, die Umwelt ohne starke Erschütterung, kein Schadgas und brennbares und explosives Gas









Kundendienst

1. Partei A wird verpflichtet, Ausrüstungsbenutzer der Partei b in der Installation, in der Entstörung, im Gebrauch und in der Wartung für freies auszubilden, um zu garantieren dass die Betreiber des Auftraggebers normalerweise und unabhängig funktionieren können und das Wartungspersonal allgemeine Probleme unabhängig behandeln kann

2. Der Garantiezeitraum der Ausrüstung ist zwei Jahre. Partei A ist für drei Garantien in Übereinstimmung mit staatlichen Rechten und Regelungen verantwortlich. Nachdem die Garantie abläuft, lebenslange Wartung und zum Selbstkostenpreis der Preis, zum von Ersatzteilen und von Verschleißteilen bereitzustellen. Wenn das Problem behandeltes externes ist, gibt der Lieferant eine klare Antwort durch E-Mail oder schriftliche Form innerhalb 4 Stunden
